rotary DJ

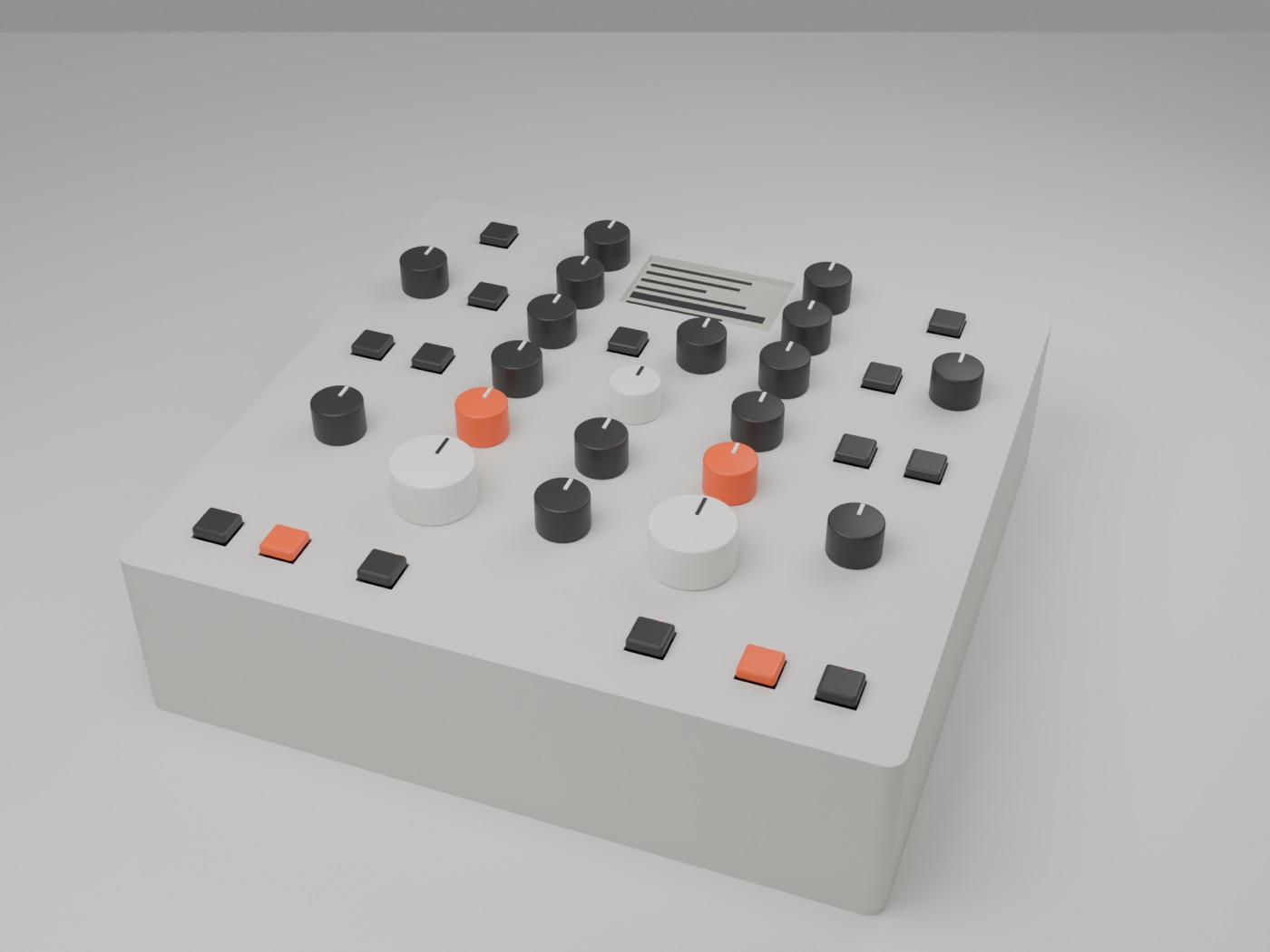

Ein DJ-Pult ohne Laptop, ohne Jogwheels, im Look von Teenage Engineering.

Zwei Decks, ein Rotary-Mixer mit Drehknöpfen statt Fadern und kein Crossfader. Drinnen läuft Mixxx auf einem Raspberry Pi 5, der Strom kommt aus sechs 18650-Zellen. Synchronisiert wird über die Sync-Taste oder von Hand mit Nudge-Tasten. Das Gehäuse ist ein flacher Keil aus dem 3D-Drucker, Orange gibt es nur auf PLAY.

Der erste Prototyp wird frei verdrahtet: Potis und Taster sitzen mit Muttern in der gedruckten Platte, die Elektronik auf einer Lochrasterplatine. Eine eigene Platine kommt erst, wenn sich das Layout unter den Fingern bewährt hat.

Technik

Raspberry Pi 5, HiFiBerry DAC8x, Pico 2 als USB-MIDI-Bedienfeld

Bedienung

17 Potis, 3 Encoder, 15 Taster, 8 LEDs

Gehäuse

252 x 176 mm, vorne 32 mm, hinten 55 mm hoch, von unten verschraubt

Strom

Akku-Board plus zweites Zellenpaket, 6x 18650, knapp 8 Stunden

Stand

Layout, Gehäuse und Schaltplan fertig, Display-Probe läuft auf dem Mac. Nichts bestellt.

Nächster Schritt

Probedruck eines Plattenausschnitts, dann Pico 2 und Display auf dem Steckbrett

hoerbox

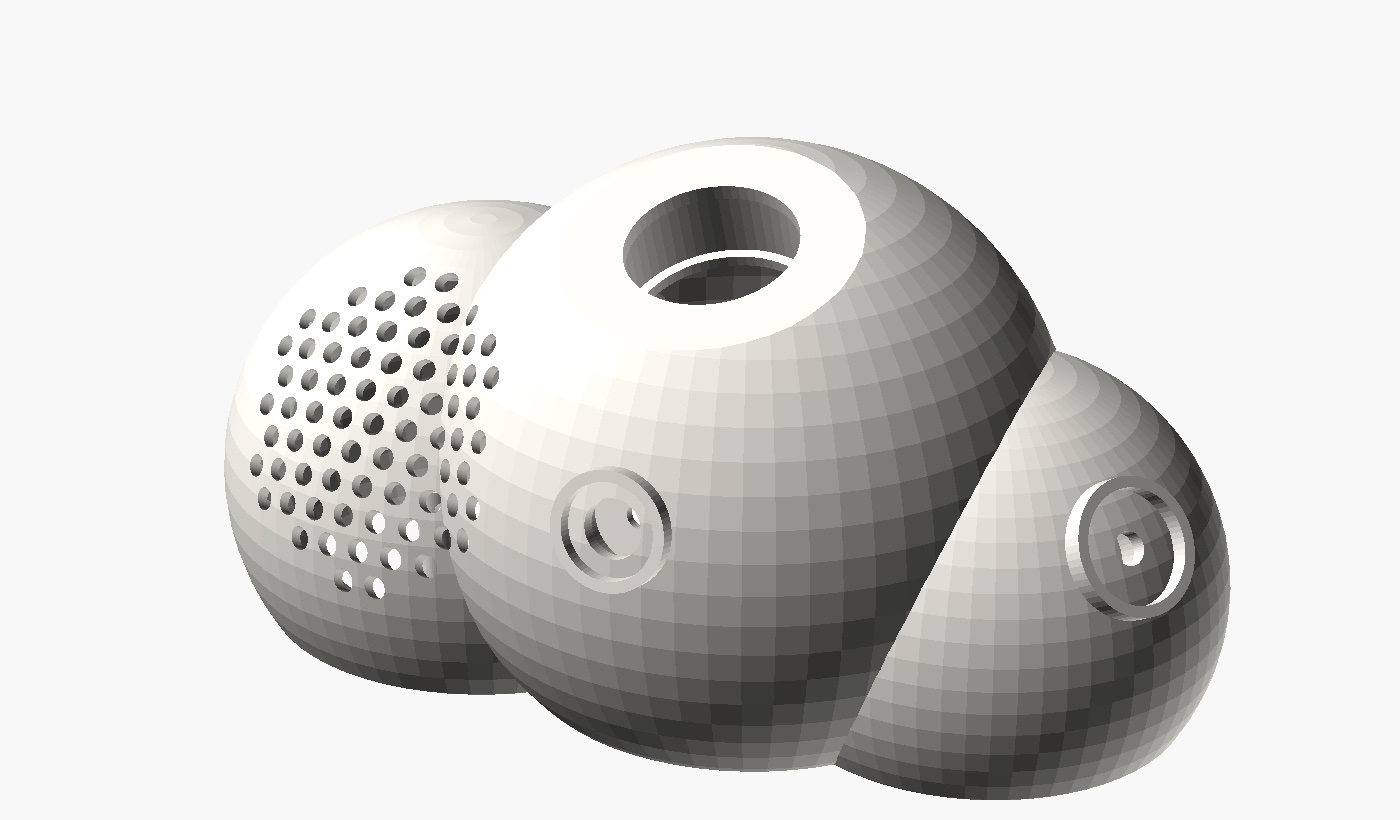

Eine Hörspielwolke für ein Kind, das noch nicht lesen kann.

Ein rundes Touch-Display zeigt ein einziges Cover, die ganze Scheibe ist der Knopf. Wischen wählt, Tippen startet, Schütteln spielt etwas Zufälliges. Lautstärke über einen echten Drehknopf, dazu ein Home-Knopf. Die Hörspiele liegen auf einer microSD-Karte: kein Spotify, kein Konto. Nachts wird die Wolke rot, morgens gelb, und am Netz geht sie vorher als Sonnenaufgang an.

Technik

Waveshare ESP32-S3 mit 1,46-Zoll-Rundisplay, Akku 3000 mAh

Klang

Dayton Audio PS95-8, geschlossen, 1,27 l, F3 bei 127 Hz

Gehäuse

Kugelwolke 240 x 144 x 122 mm aus hellblauem, durchscheinendem PETG, leuchtet selbst

Bedienung

Rundes Touch-Display, ein Home-Knopf, ein Drehknopf für die Lautstärke

Kosten

rund 130 bis 150 EUR

Stand

Gehäusemodell mit Knöpfen und Display fertig, als manifold geprüft. Nichts bestellt.

Nächster Schritt

Board und Lautsprecher bestellen, Pins aus dem Schaltplan ziehen

Solar-Yacht

Eine 12 Meter lange Yacht aus Sperrholz, die nur mit Sonnenstrom fährt.

Das Vorbild ist die Helios 11, mit der Lukas Sjöman aus Finnland bis nach Ibiza gefahren ist, ohne einen Liter Diesel. Meine Version ist für die Ostsee gedacht: Tagesausflüge und Wochentouren zu viert, mit Küche, Dusche, zwei Doppelkojen und einer Badebucht mit Leiter im offenen Heck. Sie ist 2,55 Meter breit, damit sie ohne Sondergenehmigung auf einen Anhänger passt. Ein Katamaran fiel raus, er passt nicht in die üblichen Boxen der Ostseehäfen.

Über Kajüte und Cockpit schwebt ein Dach aus zehn gewöhnlichen Glasmodulen, wie sie auf Hausdächern liegen, zwei nebeneinander und fünf hintereinander. Es steht auf zwei dünnen Streben, darunter bleibt das Cockpit offen. Die Module kosten fast nichts, wiegen aber 210 Kilo auf 2,30 Metern Höhe, deshalb liegen 250 Kilo Ballast ganz unten im Kiel. Stabilität, Widerstand und Akkugröße habe ich mit eigenen Python-Skripten gerechnet, für die Sonne mit einem Wetterjahr aus Boltenhagen.

Rumpf

12,00 x 2,55 m, Knickspant aus Sperrholz, 2,70 t beladen, Tiefgang 0,59 m mit Kiel, 0,71 m mit Motor

Antrieb

Torqeedo Cruise 6.0 als Außenborder in einem Schacht im Cockpitboden, führerscheinfrei

Fahrt

5 bis 6 Knoten auf Tour, höchstens 7,5

Strom

10 Module mit 4,5 kWp, im Juni rund 23 kWh am Tag, Akku 20 kWh

Stand

Rumpf, Grundriss und Designstudie gerechnet. Nichts gebaut.

Nächster Schritt

Linienriss in DELFTship nachbauen und gegenrechnen
